[AWS]RDS Mysql Replication 설정 (SpringBoot + JPA + Mysql)

📁DB Replication

https://jarvics.tistory.com/68

[MYSQL]효율적인 트래픽 분산을 위한 Master/Slave 동적 라우팅

• 데이터베이스 이중화 방식 중 하나로 Master DB + Slave DB로 구성한다.
• Master DB에 데이터 변경이 감지되면 Master DB 로그를 기반으로 Slave DB에 복제한다.
• Master DB에는 데이터 변경이 필요한 INSERT,DELETE,UPDATE 등의 쿼리가 사용하고, Slave DB에는 SELECT문이 사용한다.



Master DB 와 Slave DB를 나눠 구성한 다음 @Transaction의 readonly 속성이 true이면 Slave DB를 사용하고 false이면 Master DB를 사용한다.



우선 SpringBoot와 RDS(MYSQL)이 연동이 완료되었다는 가정하에 진행할 것이다.

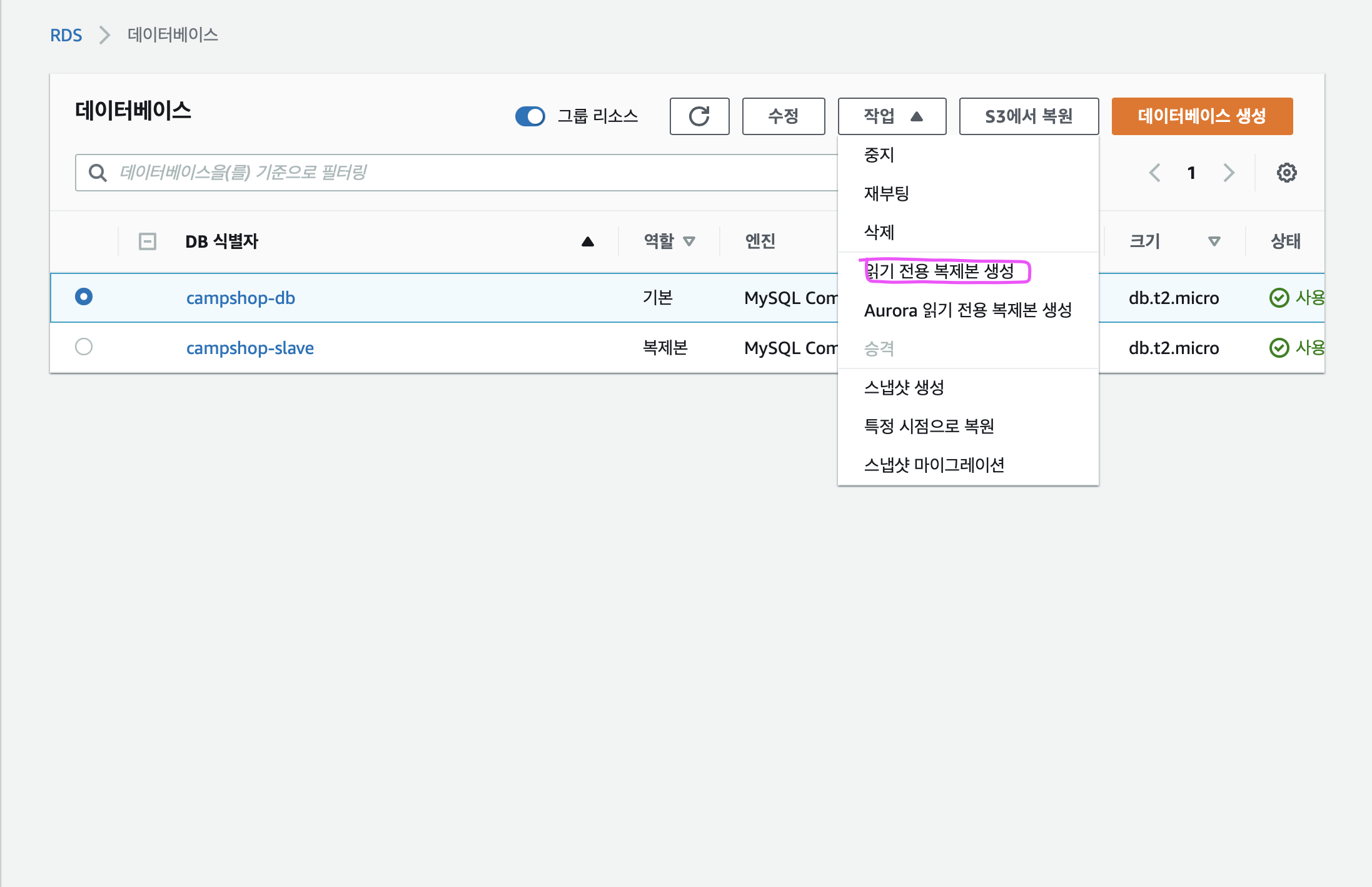

우선 AWS 접속한 뒤 서비스에서 RDS로 들어가 본인이 생성한 DB인스턴스를 선택한다.

선택한 다음 작업을 클릭하여 읽기 전용 복제본 생성을 클릭한다.

클릭한 다음  퍼블릭 엑세스를 허용 해준다. 그러면 복제본 생성이 완료된다.

여기까지는 딱히 어려움이 없다.



다음은 스프링 프로젝트로 가서 설정을 해보자

spring:
  datasource:
    url: jdbc:mysql://본인 RDS 앤드포인트URL:3306/사용할 데이터베이스 이름?useSSL=false&useUnicode=true&characterEncoding=utf8
    slave-list:
      - name: slave
        url: jdbc:mysql://본인 RDS 복제본 앤드포인트 URL:3306/사용할 데이터베이스 이름?useSSL=false&useUnicode=true&characterEncoding=utf8
    username: RDS설정 username
    password: RDS설정 password
    driver-class-name: com.mysql.cj.jdbc.Driver

  jpa:
    show-sql: true
    database-platform: org.hibernate.dialect.MySQL8Dialect
    database: mysql
    hibernate:
      ddl-auto: update
    generate-ddl: true

우선 RDS설정 정보를 적어 놓은 yml파일에 slave-list,name,url 을 추가해준다.





다음은 DataSource를 직접 설정해야하기 때문에 Spring을 실행할 때 DataSourceAutoConfiguration을 제외시켜준다.

@SpringBootApplication(exclude = {DataSourceAutoConfiguration.class})
public class Application {
    public static void main(String[] args) {
        SpringApplication.run(Application.class, args);
    }

---

이제 DB 설정파일을 가져올 DatabaseProperty클래스를 만든다.(yml에서 설정을 가져오는 클래스이다.)

@Getter
@Setter
@Component
@ConfigurationProperties("spring.datasource")
public class DatabaseProperty {
    private String url;
    private List<Slave>slaveList;
    private String username;
    private String password;
    private String driverClassName;

    @Getter
    @Setter
    public static class Slave {
        private String name;
        private String url;
    }
}

---



여러대의 Slave DB를 순서대로 로드밸런싱 하기위해  CircularList클래스를 만든다.

public class CircularList<T> {
    private List<T> list ;
    private Integer counter = 0;


    public CircularList(List<T> list) {
        this.list = list;
    }

    public T getOne(){
        if (counter + 1 >= list.size()){
            counter = -1;
        }

        return list.get(++counter);
    }
}

---





• 여러개의 DataSource를 묶고 필요에 따라 분기처리를 위해 AbstractRoutingDataSource클래스를 사용해야 한다.
• 여러대의 Slave DB를 순서대로 사용하기 위해 CircularList에 Slave DB 키를 추가 해준다.
• determineCurrentLookup 메서드에서 현재 @Transactional(readOnly = true)일 경우 Slave DB로, 아닐 경우 Master DB의 DataSource의 키를 리턴하도록 설정해준다.



public class ReplicationRoutingDataSource extends AbstractRoutingDataSource {

    private CircularList<String> dataSourceList;
    @Override
    public void setTargetDataSources(Map<Object, Object> targetDataSources) {
        super.setTargetDataSources(targetDataSources);
        dataSourceList = new CircularList<>(
                targetDataSources.keySet()
                        .stream()
                        .filter(key -> key.toString().contains("slave"))
                        .map(key -> key.toString())
                        .collect(toList()));
    }

    @Override
    protected Object determineCurrentLookupKey() {
        boolean isReadOnly = TransactionSynchronizationManager.isCurrentTransactionReadOnly();

        if (isReadOnly){
            return dataSourceList.getOne();
        }else{
            return "master";
        }
    }
}

---

이제 최종적으로 DataSource, TransactionManager, EntityManager 설정을 해야한다.

우선 DataConfig 클래스를 생성한다.



@Configuration
public class DatabaseConfig {

    @Autowired
    private DatabaseProperty databaseProperty;

    //아래 routingDataSource에서 사용할 설정 메서드
    public DataSource routingDataProperty(String url){
        HikariDataSource hikariDataSource = new HikariDataSource();
        hikariDataSource.setJdbcUrl(databaseProperty.getUrl());
        hikariDataSource.setDriverClassName(databaseProperty.getDriverClassName());
        hikariDataSource.setPassword(databaseProperty.getPassword());
        hikariDataSource.setUsername(databaseProperty.getUsername());

        return hikariDataSource;
    }


    @Bean
    public DataSource routingDataSource(){

        ReplicationRoutingDataSource replicationRoutingDataSource = new ReplicationRoutingDataSource();
        //#1
        DataSource master = routingDataProperty(databaseProperty.getUrl());

        Map<Object,Object> dataSourceMap = new LinkedHashMap<>();
        dataSourceMap.put("master",master);

        //#2
        databaseProperty.getSlaveList().forEach(slave -> {
            dataSourceMap.put(slave.getName() , routingDataProperty(slave.getUrl()));
        });
   		//#2
        replicationRoutingDataSource.setTargetDataSources(dataSourceMap);

        //#3
        replicationRoutingDataSource.setDefaultTargetDataSource(master);
        return replicationRoutingDataSource;
    }

    @Bean
    public DataSource dataSource() {
        return new LazyConnectionDataSourceProxy(routingDataSource());
    }

#routingDataSource

1. 우선 이전에 만들었던 ReplicationRoutingDataSource 클래스에 Master DB와 Slave DB를 추가해준다.
2. replicationRoutingDataSource 의 replicationRoutingDataSourceNameList 세팅한다.(Slave Key 이름 리스트 세팅)
3. 디폴트는 Master로 설정

#dataSource

• LazyConnectionDataSourceProxy는 실제 쿼리가 실행될 때 Connection을 가져온다.
• LazyConnectionDataSourceProxy는 실질적인 쿼리 실행 여부와 상관없이 트랜잭션이 걸리면 무조건 Connection객체를 확보하는 Spring의 단점을 보완하며 트랜잭션 시작시에 Connection Proxy객체를 리턴하고 실제로 쿼리가 발생할 때 데이터 소스에서 getConnection()을 호출하는 역할을 한다.
• TransactionSynchronizationManager가 현재 트랜잭션을 상태를 읽어올 수 있지만 트랜잭션 동기화 시점과 Connection이 연결되는 시점이 다르기 때문에 LazyConnectionDataSourceProxy를 사용하여 Connection객체를 가져온다.

---

이제 기본설정은 어느정도 마무리 되었고 JPA에서 사용할 EntityManager과 TransactionManager 설정을 해준다.

@Configuration

public class DatabaseConfig {


   		.
		.
		.


	@Bean
    public LocalContainerEntityManagerFactoryBean entityManagerFactory(){
        LocalContainerEntityManagerFactoryBean entityManagerFactoryBean = new LocalContainerEntityManagerFactoryBean();
        entityManagerFactoryBean.setDataSource(dataSource());
        entityManagerFactoryBean.setPackagesToScan("엔티티가 위치한 패키지 경로" ex)com.example);
        JpaVendorAdapter vendorAdapter = new HibernateJpaVendorAdapter();
        entityManagerFactoryBean.setJpaVendorAdapter(vendorAdapter);


        return entityManagerFactoryBean;
    }

    @Bean
    public PlatformTransactionManager transactionManager(EntityManagerFactory entityManagerFactory){
        JpaTransactionManager tm = new JpaTransactionManager();
        tm.setEntityManagerFactory(entityManagerFactory);
        return tm;
    }
}

이제 JPA 설정까지 마무리 했다.

테스트를 한번 해보자

---

Test



@Entity
@Table(name = "member")
@Getter
@NoArgsConstructor(access = AccessLevel.PROTECTED)
public class Member {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;

    private String name;


    @Builder
    public Product(String name) {
        this.na,e = name;
    }
}

public interface MemberRepository extends JpaRepository<Member, Long> {}

@RestController
@RequestMapping("/api/members")
public class MemberController {

    @Autowired
    private MemberService memberService;

    @GetMapping
    public ResponseEntity<?> getMembers() {
        List<Member> memberList = memberService.getMembers();
        return new ResponseEntity<>(memberList, HttpStatus.OK);
    }
    @GetMapping("/masterDB")
    public ResponseEntity<?> getMembersFromMasterDB() {
        List<Member> memberList = memberService.getMembersMaster();
        return new ResponseEntity<>(memberList, HttpStatus.OK);
    }
}

@Service
public class MemberService {

    @Autowired
    private MemberRepository memberRepository;

    @Transactional(readOnly = true)
    public List<Member> getMembers() {
        return memberRepository.findAll();
    }
    @Transactional
    public List<Member> getMembersMaster() {
        return memberRepository.findAll();
    }
}

Master/Slave DB에 쿼리가 날아가는 것을 확인하기 위해 yml 파일에 설정을 추가해준다.



logging:
  level:
    org.springframework.jdbc.datasource.SimpleDriverDataSource: DEBUG
    org.hibernate.SQL: DEBUG



이제 DB에 member Table을 생성할것이다. 그러나 원래 JPA는 자동으로 Table을 생성할 수 있지만 처음에 DataSourceAutoConfiguration를 제외시켰기 때문에 직접 설정해주어야한다.



SQL

CREATE TABLE `member` (
  `id` long NOT NULL AUTO_INCREMENT,
  `name` varchar(255) NOT NULL,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

insert into `member` (name) values ('name1'),
('name2'), ('name3');

서버를 실행 후 /api/members 에 GET요청을 하면 아래와 같은 결과값이 나온다.

[
    {
        "id": 1,
        "name": "name1",
    },
    {
        "id": 2,
        "name": "name2",
    },
    {
        "id": 3,
        "name": "name3",
    }
]



SimpleDriverDataSource의 로그를 확인해보면

Creating new JDBC Driver Connection to [jdbc:mysql://campshop-slave.concrp2jli...

이렇게 Slave DB를 사용합니다.





/api/member/master에 요청을 보내면

Creating new JDBC Driver Connection to [jdbc:mysql://campshop-db.concrp...

이렇게 Master DB를 사용합니다.



이런식으로 대용량 트래픽으로 인해 생기는 데이터베이스 문제를 효율적으로 분산시키며 해결할 수 있다.







---
